　　智能化弱電工程施工圖包括哪些內容？在城市發展的旅程中，智能弱電化工程的發展也得到全面的普及應用，智能化弱電工程一般都是需要由資質豐富的公司來進行施工，并且在施工前都是要做好圖紙設計，那么你知道智能化弱電工程施工圖包括哪些內容嗎？接下來湖南公共安全小編就來大家來了解一下吧！

　　（1）圖紙目錄。

　　先列新繪制圖紙，后列選用的標準圖或重復利用圖。標明圖紙內容、圖號、圖幅。

　　（2）設計說明及圖例。

　　設計說明按各弱電子系統分別敘述。應說明設計的依據（原設計院的施工圖和招投標文件）、遵循的標準，各子系統功能及配置概況、各子系統施工要求、設備材料安裝高度、與各專業配合條件、各施工需注意的主要事項、接地保護內容，注明圖紙中有關特殊圖形、圖例說明，對非標準設備的訂貨說明。

　　（3）設備材料表。

　　分系統羅列各系統的設備材料的選型規格、數量、品牌。

　　（4）系統圖。

　　表現系統原理、系統主要設備配置和構成、系統設備供電方式、系統設備分布樓層或區域、設備間管路和線纜的規格、系統邏輯及連鎖關系說明。對于樓宇自控系統，還需表現所監控的機電設備的工藝流程及監控點設置、監控點的類型（AI、AO、DI、DO）及供電等級、控制器的劃分、相關的機電設備和電氣控制箱編號等。

　　（5）平面敷設圖。

　　分層表現該層上弱電相關設備的位置、標高、安裝方式，線槽和管路的規格、走向、標高和敷設方式，線纜的規格、走向，弱電井的位置及井內設備材料布置示意，控制室的位置。

　　（6）弱電井，控制室布置平、剖面圖。

　　表現弱電井內的設備、線槽、管路的布置，控制室內的操作臺、顯示屏、工作人員衣物柜的布置。明確弱電井內的電源要求、控制室內的裝修要求和電源要求。由于弱電井內還有消防系統的設備，井內布置時需業主、監理、消防等相關方協商確定。

　　（7）室外管線圖。

　　標明室外弱電管線的敷設方式、埋設深度、線路坐標、架空線路高度、桿型、各種管線的規格型號，與其他管線平行和交叉的坐標、標高，與城市或園區管網的銜接位置。

　　（8）設備配線連線圖。

　　各系統外接線量復雜的設備需提供接線圖，如樓字自控系統的控制器、門禁管理系統的控制器、停車管理系統、電視監控系統控制室內設備間連線。背景音樂控制室內設備間連線等等。外接線簡單的可注明參見設備說明書，如攝像機、揚聲器等的接線。

　　（9）電氣接口圖。

　　表現樓宇自控系統與電氣控制箱的接口方式。

　　（10）安裝大樣圖。

　　表現機房內設備的安裝位置和安裝方式。

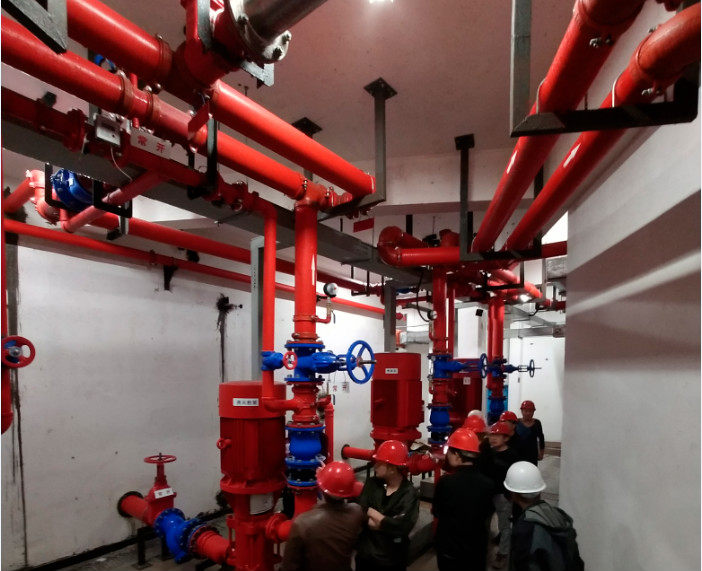

　　湖南公共安全工程有限公司是湖南地區早期從事公共安全領域工程專業承包商之一。自成立以來，公司一直專注于公共安全工程領域建設，現已發展成為具有消防設施工程專業承包一級資質，電子與智能化工程專業承包一級資質，安全技術防范行業登記備案證書一級，建筑機電安裝工程施工專業承包一級資質等。公司能夠對外承接并獨立完成各類大、中型工程的設計、安裝施工、維修保養服務。

　　綜上所述，這就是小編為大家整理的智能化弱電工程施工圖包括哪些內容，2022智能化弱電工程施工方案，智能化弱電系統施工是有嚴格的審核步驟，在設計施工圖紙時就看得出專業的公司水平如何。感謝大家的閱讀，希望對大家有所幫助，想要了解其他更多關于相關訊息請閱讀《建筑智能化弱電工程系統管理有哪些，2022智能化弱電工程管理重點【全網解說】》
