1工藝流程：
設備線纜檢驗→線管、橋架敷設→設備安裝→線纜敷設→線纜終端安裝→系統檢測→竣工驗收
2設備及材料檢驗：
施工前應對專網屏蔽機柜、數據網服務器機柜、六類屏蔽配線架、理線架、光纖配線架等設備、以及室專萬兆光纖、六類屏蔽網線、六類屏蔽跳線、LC光跳線進行外觀檢驗，檢查其型號現格、數量、標志、標簽、產品合格證、產品技術文件資料，有關器材的電氣性能、使用功能及有關特殊要求，應符合設計規定。
A電纜電氣性能抽樣測試，應符合產品出廠檢驗要求及相關規范規定。
B網線、光纖特性測試應符合產品出廠檢驗要求及相關規范規定。

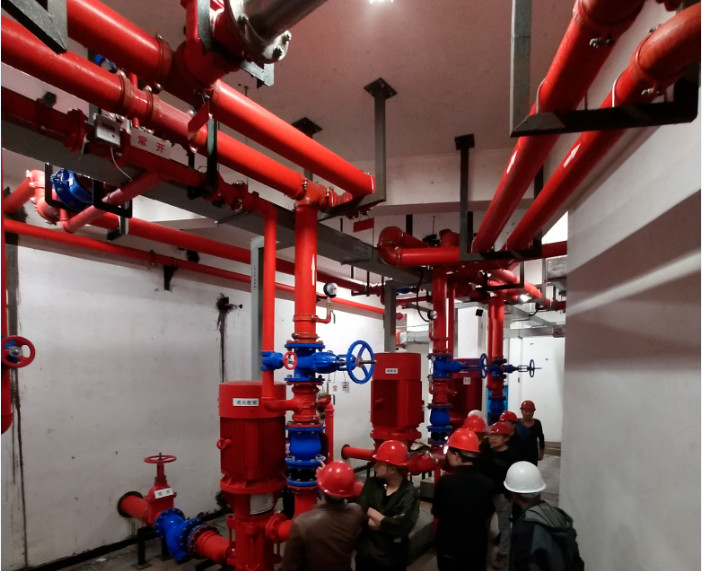

3金屬管安裝：
A操作間的N個信息點，N個二+三孔插座，它們所用的六類屏蔽線與電源線，需要JDG金屬Ф25管安撫與抗靜電地板下。其它N個應急燈使用的二+三孔插座需要安裝到墻面彩鋼板上，其高度為2.3M（應急燈安裝高度為2.3m），專網、數據網機房各四個，操作間、UPS設備間各兩個。
B暗配管的轉彎角度應大于90°，在路徑上每根暗管的轉彎角度不得多于二個，并不應有S彎出現。在彎曲布管時每間隔15m處，應設置暗拉線盒或接線箱。
C暗配管轉彎的彎曲半徑不應小于該管外徑的6倍。
D金屬管施工工藝，按照《綜合布線綜系統設計與施工》
GB50311-2007有關章節進行施工。
4、金屬橋架安裝：
A機房強電下布線，弱電以及配電柜電源線為上走線。
B機房強電采用200*100mm橋架暗敷于抗靜電地板下，弱電采用400*100mm（中間大隔層的其中50mm用于配電柜到各個數據網服務器機柜或?qū)＞W(wǎng)屏蔽機柜的電源線連接PDU。隔板間距為150mm,剩余200mm空間用于弱電布線使用）不銹鋼網格橋架安裝在吊頂下，其距抗靜電地板高度為2.3M(上走線橋架不低于2.2M)，屏蔽機柜與服務器機柜高為2米，不銹鋼網格橋架距機柜頂高度為30mm。
C強電橋架一根從主樓如電口到兩臺UPS主機、再分別到兩臺配電柜與兩臺空調。
5、設備安裝
A專網N臺屏蔽機柜安裝在高度為400mm的支架上，數據網N臺服務器機柜也安裝在高度為400mm的支架上，使用螺絲與支架固定牢靠。
B各屏蔽機柜與服務器機柜專安裝六類屏蔽配線架、理線架以及光纖配線架。
C專數據網機房各八臺機柜，其中五臺機柜的第一臺為弱電線集成柜。
D每臺機柜專分別安裝兩個8位PDU。屏蔽機柜的PDU垂直安裝，服務器機柜水平安裝。
6、線纜敷設
A專數據網的集成柜到其它機柜各布一根室專萬兆光纖；專數據網的集成柜到其它機柜各布N根4芯室六類屏蔽線。
B專數據網的集成柜專分別安裝四套六類屏蔽配線架與理線架，N套LC光纖配線架。
C強弱電線纜布線要求從集成柜到各機柜橫平豎直，各線纜之間不得交叉、打結，線纜本身要求無應力鋪設。
D每條線纜要求用線標清線號，六類屏蔽配線架與光纖配線架要求打印電子標簽標明線號。標號要求規范有序。
7、線纜終端安裝
A六類屏蔽模塊的按照T568B標準壓接：橙白、橙、綠白、藍、藍白、綠、棕白、棕
B24芯室專萬兆多模光纖的熔接。
8、系統檢測
光纖熔接后需要達到的標準
六類屏蔽線的檢測
綜合布線系統鏈路傳輸?shù)淖畲笏p限值，包括兩端的連接硬件、跳線和工作區連接電纜在專。
綜上所述，這就是小編為大家整理的智能化弱電工程如何施工，2022智能化弱電工程施工方案，智能化弱電工程還是需要尋找合適的公司進行安裝施工，在施工時也要多加注意安全管理。感謝大家的閱讀，希望對大家有所幫助，想要了解其他更多關于相關訊息請閱讀《什么是弱電智能化系統，看完你就知道了[今日資訊]》
