一、對甲供圖紙的處理
一般以建筑圖為底圖進行整理，同時需關注電氣圖、景觀圖中相關信息；剔除圖紙中非相關標注。剔除門窗尺寸及編號，以及墻厚、陽臺、散水、伸縮縫、樓梯間等一些土建配置的局部尺寸。按原圖層分別打開刪除，只留下重要柱線和各房間的尺寸； 修改圖層色號。包括剪力墻、柱等，達到不影響布點和標注線的效果。樓梯間的階梯線和上下箭頭，在不影響弱電設備引出線和標注的前提下，可不動，如有影響可將其刪除；土建圖中的文字標注，表示各房間、廳堂以及空間的使用功能，應留下，但字體應小些，且保證不與其他圖層重疊。
二、智能化工程設計過程
技術深度要求，參照招標文件和，確認好甲方需要，并結合現場實際情況：各子系統及實現功能，以設計說明及系統圖中體現；明確各智能安防系統設備品牌和技術指標，在清單及系統圖中體現；明確各子系統的點位數量、位置，如何引至弱電井、中心機房的走向，在平面圖中體現；
三、設計內容
圖紙目錄：標明序號、圖紙內容、圖號和日期等信息。
設備統計表：將各系統的設備材料的選型名稱和數量，及分布位置等信息。

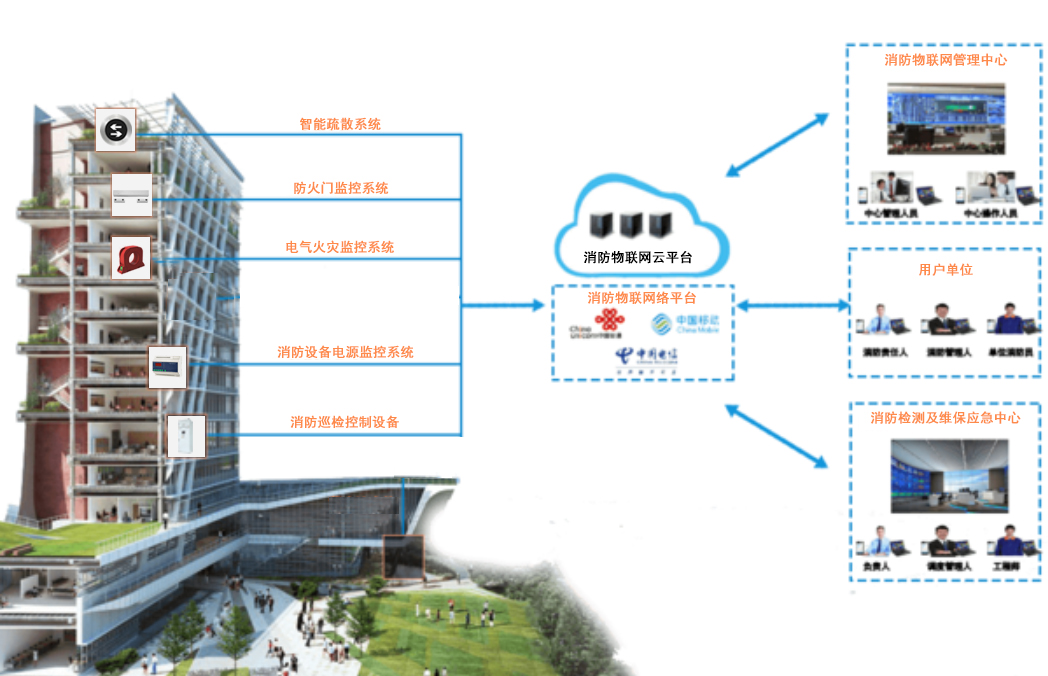

智能安防系統圖：系統圖分為線路連接系統圖和設備連接系統圖，表現系統原理、系統主要設備配置和構成、系統設備供電方式、系統設備分布樓層或區域、設備間管路和線纜的規格、系統邏輯及連接關系說明。
平面布置圖：分層表現該層上弱電的相關內容：相關設備的位置、標高、安裝方式及各線型和管路的規格、走向、標高和敷設方式；
室外管線圖：標明室外弱電管線的敷設方式、埋設深度、線路坐標、架空線路高度、立桿型號、管線的規格型號等。
大樣圖：機房內設備的安裝位置和安裝方式，室外監控和室外井的示意圖等。
